Des stations d'air comprimé d’entrée de gamme : la série SXC Compact


Stations d'air comprimé avec sécheur frigorifique intégré et réservoir d'air comprimé

KAESER a conçu les stations d'air comprimé (*) de la série SXC pour les entreprises artisanales. Sur 0,62 m² seulement, elles réunissent tous les composants indispensables à l'alimentation en air comprimé sous leur capot robuste en polyéthylène rotomoulé : un compresseur à vis au PROFIL SIGMA, un sécheur frigorifique et un réservoir d'air comprimé.

Nous proposons les stations d'air comprimé de la série SXC avec les caractéristiques suivantes :

  • Pression : 8, 11 ou 15 bar
  • Débit : 0,26 – 0,80 m³/min

Les avantages

  • Branchez et démarrez :
    Nos stations entièrement équipées demandent relativement peu de travaux de tuyauterie et d'installation. Elles nécessitent seulement une prise électrique et un raccordement à votre réseau d'air comprimé. Vous pouvez donc vous mettre immédiatement au travail.
  • Protection contre la corrosion :
    Grâce à son sécheur frigorifique intégré, la station fournit de l'air comprimé de grande qualité pour protéger vos outils et vos machines contre la corrosion.
  • Facilité d'entretien :
    Il suffit de soulever le capot léger en polyéthylène rotomoulé pour accéder facilement à tous les composants nécessitant un entretien. Le purgeur électronique de condensats peut être contrôlé à travers une grille. L'entretien est simple et efficace.

* Cette série de sécheurs contient un gaz à effet de serre fluoré. Tous les modèles contiennent du frigorigène R-513A (PRP 631).

Économique du fait des coûts d'exploitation bas
Coûts sur toute la durée de vie

Nous comprenons l'importance d'un service rapide et fiable. Notre entreprise s'engage à fournir un support technique exceptionnel, une gestion efficace des pièces de rechange, et une garantie étendue pour assurer la tranquillité d'esprit de nos clients. Notre approche globale pour optimiser vos coûts d'exploitation repose sur une efficacité maximale, une grande facilité d'utilisation et d'entretien, des conseils personnalisés et un réseau mondial de SAV réactif.



Les détails de la station d'air comprimé SXC

Équipement

Centrale complète

Entretien du SXC - Capot amovible
  • Prête à fonctionner
  • Entièrement automatique
  • Superinsonorisée
  • Isolée contre les vibrations
  • Capot à double paroi en polyéthylène rotomoulé
  • Accessibilité optimale de tous les composants à entretenir, après la dépose du capot

Insonorisation

  • Capot d'insonorisation
  • Silent-blocs
  • Double amortissement antivibratoire

Moteur électrique

  • Moteur à économie d'énergie (IE3)
  • Fabrication allemande
  • IP 54
  • Classe d'isolation F pour une réserve thermique supplémentaire

Bloc compresseur à vis

À débit identique, les rotors au PROFIL SIGMA consomment environ 10 à 20 % moins d'énergie que les profils conventionnels.

Entraînement par courroie trapézoïdale

  • Entraînement par courroie élastique sans entretien
  • Pas besoin de retendre la courroie

Circuits de fluide de refroidissement et d'air

  • Filtre alvéolaire à air sec
  • Aspiration avec clapet antiretour
  • Vanne de mise à vide pneumatique
  • Réservoir de fluide de refroidissement avec cartouche séparatrice séparée
  • Soupape de sécurité
  • Clapet antiretour à pression minimale
  • Filtre micronique dans le circuit de fluide de refroidissement.

Refroidissement

  • Par air
  • Refroidisseur en aluminium pour le fluide de refroidissement, avec ventilateur séparé
  • Second ventilateur sur l'arbre moteur
  • Régulation automatique de la phase de chauffe (active uniquement à très faible charge)

Réservoir

  • Revêtement intérieur
  • Revêtement intérieur, purge électronique des condensats.

Commande SIGMA CONTROL 2

Commande de compresseur SIGMA CONTROL 2
  • Signalisation de l'état de fonctionnement par LED tricolores
  • Affichage en clair
  • 30 langues au choix
  • Touches à membrane avec pictogrammes
  • Surveillance et régulation automatiques
  • Interfaces : Ethernet
  • Emplacement de carte mémoire SD pour enregistrement des données et mises à jour
  • Lecteur RFID
  • Serveur Web

Équipement électrique

  • Armoire électrique IP 54
  • Démarreur automatique étoile-triangle (à partir de 3 kW)
  • Relais thermique
  • Transformateur de commande

Sécheur frigorifique

  • Armoire électrique IP 54
  • Démarreur automatique étoile-triangle (à partir de 3 kW)
  • Relais thermique
  • Transformateur de commande
  • Contient du gaz à effet de serre fluoré R-513A

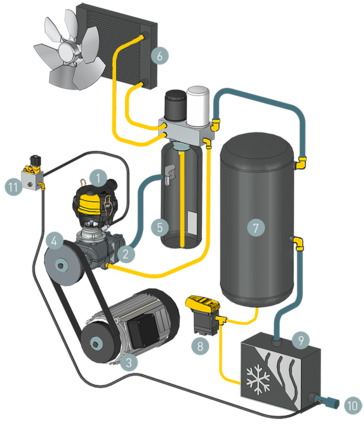

Structure du SXC
Structure du SXC
  1. Filtre à air
  2. Bloc de compression
  3. Moteur
  4. Tension automatique de la courroie
  5. Réservoir séparateur de fluide
  6. Refroidisseur
  7. Réservoir d'air comprimé
  8. Purgeur de condensats ECO-DRAIN
  9. Sécheur frigorifique
  10. Sortie d'air comprimé
  11. Vanne de régulation
Caractéristiques techniques

Version de base

ModèleSXC 3 SXC 4 SXC 6
Pression de service bar 7,5 10 7,5 10 13 7,5 10 13
Débit de la centrale à la pression de service m³/min 0,34 0,26 0,46 0,37 0,26 0,6 0,49 0,38
Pression maxi bar 8 11 8 11 15 8 11 15
Puissance nominale du moteur kW 2,2 3 4
Sécheur frigorifiqueCT 4 CT 4 CT 8
Capacité du réservoir l 215 215 215
Dimensions
l x P x H mm
620 x 980 x 1.480 620 x 980 x 1.480 620 x 980 x 1.480
Raccord d'air compriméG ¾ G ¾ G ¾
Niveau de pression acoustique dB(A) 68 69 69
Poids kg 285 285 290

ModèleSXC 8
Pression de service bar 7,5 10 13
Débit de la centrale à la pression de service m³/min 0,8 0,68 0,55
Pression maxi bar 8 11 15
Puissance nominale du moteur kW 5,5
Sécheur frigorifiqueCT 8
Capacité du réservoir l 215
Dimensions
l x P x H mm
620 x 980 x 1.480
Raccord d'air compriméG ¾
Niveau de pression acoustique dB(A) 69
Poids kg 300

Module sécheur frigorifique

ModèleCT 4 CT 8
Puissance absorbée kW 0,18 0,28
Point de rosée sous pression °C 3 3
FrigorigèneR-513A R-513A
Potentiel de réchauffement planétaire631 631
Quantité de liquide de refroidissement kg 0,17 0,24
Poids de frigorigène en équivalent CO2 t 0,1 0,2
Circuit frigorifique hermétique
