Boosters haute pression séries CN C et DN C

Boosters haute pression pour une alimentation en air comprimé efficace

Ces systèmes complets ont tout pour eux : avec un encombrement au sol réduit de moitié par rapport aux modèles antérieurs, les boosters haute pression CN C et DN C offrent un agencement parfait de leurs composants à l'intérieur et un design attractif à l'extérieur. La redistribution des composants optimise le guidage de l'air de refroidissement et facilite l'accès pour l'entretien.

La nouvelle commande SIGMA CONTROL 2 permet une régulation dynamique avec de nombreuses options de surveillance et de commande et un grand choix d'interfaces, y compris pour des systèmes de gestion prioritaires.

En version SFC, la série DN C permet d’adapter le débit à la consommation en fonction des besoins, grâce à la variation de vitesse. De ce fait, la centrale ne consomme que l’énergie réellement indispensable pour l’alimentation en air comprimé – impossible de faire plus efficace.

Caractéristiques techniques des CN C :

  • 7,5 – 22 kW
  • Pression d'admission : 3 – 10 bar
  • Pression de refoulement : 10 – 45 bar
  • Débit : 0,8 – 8,0 m³/min

Caractéristiques techniques des DN C :

  • 22 – 45 kW
  • Pression d'admission : 3 – 10 bar
  • Pression de refoulement : 10 – 45 bar
  • Débit : 2,26 – 19,60 m³/min

Options :

Le booster haute pression de la série DN C est disponible en version refroidie par air ou par eau. Les boosters haute pression de la série CN C sont refroidis par air en standard. Une version hermétique sans air extérieur (N2) pour le transport d'azote est également disponible en option.

Utilisations possibles :

Production de bouteilles PET, applications utilisant de l'air process, production d'azote, haute pression pour bancs d'essai (freins, refroidisseurs, etc.), bancs d'essai sous pression, essais d'éclatement et essais d'impulsion.

Les avantages

  • Faible encombrement :
    Cette centrale compacte, unique au monde, est petite mais puissante : elle ne fait aucun compromis sur la performance, la fiabilité ou rendement énergétique.
  • Coûts d'installation réduits :
    Les DN C et CN C sont livrés prêts au raccordement électrique. Les systèmes peuvent être configurés pour de nombreuses applications, en usine ou par l’exploitant disposant d'un contrôle interne.
  • Économies de coûts d'entretien :
    grâce au nouveau design avec accès par l'avant et au nouvel agencement des composants. L'entretien, notamment le remplacement des courroies, est plus rapide.
Économiser des coûts énergétiques
Coûts sur toute la durée de vie

Les moteurs électriques Premium Efficiency de haute qualité offrent un rendement très élevé et consomment donc très peu d'énergie. Leur température de service basse est un atout supplémentaire.



Les détails du produit

Nouveau design pour plus de maniabilité, de rendement et de souplesse
Centrale de surpression compacte série DN C (partie arrière)

  • Longévité accrue :
    Le moteur et le bloc compresseur ont été découplés du reste de la machine. L'armoire de commande, le refroidisseur, le ventilateur et les conduites sont ainsi soumis à un niveau de vibrations nettement réduit.
  • Accès optimisé pour l'entretien :
    Vue latérale, refroidisseur d'air monté – accessibilité améliorée grâce au panneau facile à démonter
  • Entretien simplifié :
    Remplacement de la courroie, entretien de l'électrovanne (version azote) ou remplacement du collecteur de poussière de la soupape d'admission
Exemple d'implantation

Exemple de station d'air comprimé avec un booster haute pression

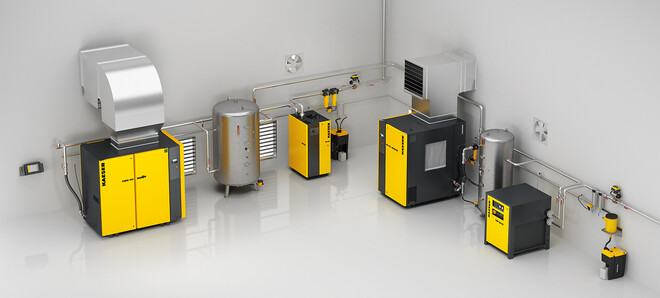

Station d'air comprimé avec une centrale de surpression haute pression et compacte de la série DN C Kaeser.
Structure d’un booster haute pression

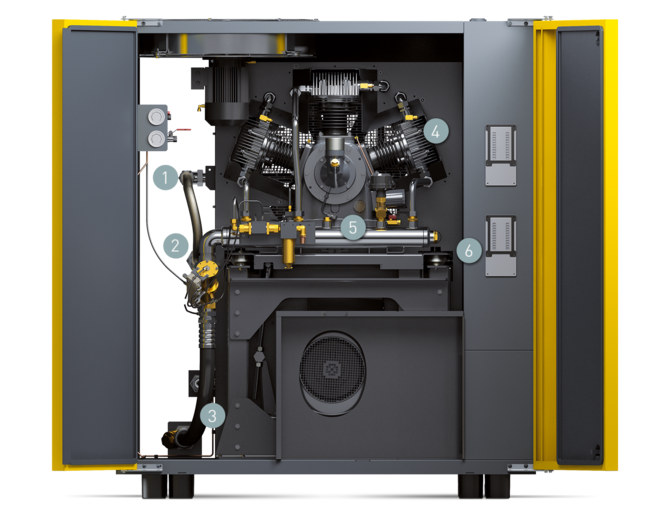

Composants de la centrale de surpression compacte série DN C (partie avant)
  1. Flexible côté refoulement
  2. Clapet antiretour entre le collecteur et le refroidisseur final
  3. Flexible côté admission
  1. Nouvelles culasses
  2. Collecteur de grande section pour réduire les pulsations
  3. Élément amortisseur
Caractéristiques techniques CN 22C

Version de base

ModèleCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Pression d'admission bar 5 7,5 7,5
Pression de refoulement bar 25 25 35
Débit de la centrale à la pression de service m³/min 2,54 4,17 3,68
Débit d'aspiration m³/min 3,74 5,3 5,3
Débit engendré m³/min 0,62 0,62 0,62
Vitesse du bloc compresseur 1/min 1.235 1.235 1.235
Nombre de pistons 2 2 2
Puissance nominale du moteur kW 22 22 22
Niveau de pression acoustique dB(A) 75 75 75
Raccordement d'air comprimé côté pression d'alimentationG 1 G 1 G 1
Raccordement d'air comprimé côté pression de refoulementG 1 G 1 G 1
Dimensions l x P x H mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Poids kg 920 920 920

ModèleCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Pression d'admission bar 10 10 10
Pression de refoulement bar 25 35 45
Débit de la centrale à la pression de service m³/min 5,79 5,31 4,83
Débit d'aspiration m³/min 6,86 6,86 6,86
Débit engendré m³/min 0,62 0,62 0,62
Vitesse du bloc compresseur 1/min 1.235 1.235 1.235
Nombre de pistons 2 2 2
Puissance nominale du moteur kW 22 22 22
Niveau de pression acoustique dB(A) 75 75 75
Raccordement d'air comprimé côté pression d'alimentationG 1 G 1 G 1
Raccordement d'air comprimé côté pression de refoulementG 1 G 1 G 1
Dimensions l x P x H mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Poids kg 920 920 920

Caractéristiques techniques CN 15C

Version de base

ModèleCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Pression d'admission bar 5 7,5 7,5
Pression de refoulement bar 25 25 35
Débit de la centrale à la pression de service m³/min 2,54 4,17 3,04
Débit d'aspiration m³/min 3,74 5,3 4,23
Débit engendré m³/min 0,62 0,62 0,5
Vitesse du bloc compresseur 1/min 1.235 1.235 985
Nombre de pistons 2 2 2
Puissance nominale du moteur kW 15 15 15
Niveau de pression acoustique dB(A) 74 74 74
Raccordement d'air comprimé côté pression d'alimentationG 1 G 1 G 1
Raccordement d'air comprimé côté pression de refoulementG 1 G 1 G 1
Dimensions l x P x H mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Poids kg 920 920 920

ModèleCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Pression d'admission bar 10 10 10
Pression de refoulement bar 25 35 45
Débit de la centrale à la pression de service m³/min 5,79 4,36 3,63
Débit d'aspiration m³/min 6,86 5,47 4,94
Débit engendré m³/min 0,62 0,5 0,45
Vitesse du bloc compresseur 1/min 1.235 985 890
Nombre de pistons 2 2 2
Puissance nominale du moteur kW 15 15 15
Niveau de pression acoustique dB(A) 74 74 74
Raccordement d'air comprimé côté pression d'alimentationG 1 G 1 G 1
Raccordement d'air comprimé côté pression de refoulementG 1 G 1 G 1
Dimensions l x P x H mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Poids kg 920 920 920

Caractéristiques techniques CN 11C

Version de base

ModèleCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Pression d'admission bar 5 7,5 7,5
Pression de refoulement bar 25 25 35
Débit de la centrale à la pression de service m³/min 2,09 3,41 2,47
Débit d'aspiration m³/min 2,99 4,23 3,41
Débit engendré m³/min 0,5 0,5 0,4
Vitesse du bloc compresseur 1/min 985 985 795
Nombre de pistons 2 2 2
Puissance nominale du moteur kW 11 11 11
Niveau de pression acoustique dB(A) 73 73 73
Raccordement d'air comprimé côté pression d'alimentationG 1 G 1 G 1
Raccordement d'air comprimé côté pression de refoulementG 1 G 1 G 1
Dimensions l x P x H mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Poids kg 920 920 920

ModèleCN 11C 10/25 bar CN 11C 10/35 bar
Pression d'admission bar 10 10
Pression de refoulement bar 25 35
Débit de la centrale à la pression de service m³/min 4,73 3,29
Débit d'aspiration m³/min 5,47 4,16
Débit engendré m³/min 0,5 0,38
Vitesse du bloc compresseur 1/min 985 750
Nombre de pistons 2 2
Puissance nominale du moteur kW 11 11
Niveau de pression acoustique dB(A) 73 73
Raccordement d'air comprimé côté pression d'alimentationG 1 G 1
Raccordement d'air comprimé côté pression de refoulementG 1 G 1
Dimensions l x P x H mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Poids kg 920 920

Caractéristiques techniques CN 7C

Version de base

ModèleCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Pression d'admission bar 5 7,5 7,5
Pression de refoulement bar 25 25 35
Débit de la centrale à la pression de service m³/min 1,26 2 1,62
Débit d'aspiration m³/min 1,72 2,44 2,18
Débit engendré m³/min 0,29 0,29 0,26
Vitesse du bloc compresseur 1/min 1.250 1.250 1.120
Nombre de pistons 2 2 2
Puissance nominale du moteur kW 7,5 7,5 7,5
Niveau de pression acoustique dB(A) 71 71 71
Raccordement d'air comprimé côté pression d'alimentationG 1 G 1 G 1
Raccordement d'air comprimé côté pression de refoulementG 1 G 1 G 1
Dimensions l x P x H mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Poids kg 790 790 790

ModèleCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Pression d'admission bar 10 10 10
Pression de refoulement bar 25 35 45
Débit de la centrale à la pression de service m³/min 2,74 2,05 1,75
Débit d'aspiration m³/min 3,15 2,52 2,27
Débit engendré m³/min 0,29 0,23 0,21
Vitesse du bloc compresseur 1/min 1.250 1.000 900
Nombre de pistons 2 2 2
Puissance nominale du moteur kW 7,5 7,5 7,5
Niveau de pression acoustique dB(A) 71 71 71
Raccordement d'air comprimé côté pression d'alimentationG 1 G 1 G 1
Raccordement d'air comprimé côté pression de refoulementG 1 G 1 G 1
Dimensions l x P x H mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Poids kg 790 790 790

Caractéristiques techniques DN 30C

Version de base

ModèleDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Pression d'admission bar 5 7,5 7,5
Pression de refoulement bar 25 25 35
Débit de la centrale à la pression de service m³/min 6,11 8,92 7,02
Débit d'aspiration m³/min 7,85 10,68 9,07
Débit engendré m³/min 1,31 1,26 1,06
Vitesse du bloc compresseur 1/min 1.139 1.095 929
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 30 30 30
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.470 1.470 1.470

ModèleDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Pression d'admission bar 10 10 13
Pression de refoulement bar 25 45 20
Débit de la centrale à la pression de service m³/min 11,35 6,98 16,74
Débit d'aspiration m³/min 13,05 9,06 18,29
Débit engendré m³/min 1,19 0,82 1,31
Vitesse du bloc compresseur 1/min 1.034 1.034 1.139
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 30 30 30
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.470 1.470 1.470

ModèleDN 30C 13/45 bar
Pression d'admission bar 13
Pression de refoulement bar 45
Débit de la centrale à la pression de service m³/min 9,53
Débit d'aspiration m³/min 11,53
Débit engendré m³/min 0,82
Vitesse du bloc compresseur 1/min 1.034
Nombre de pistons 3
Puissance nominale du moteur kW 30
Niveau de pression acoustique dB(A) 78
Raccordement d'air comprimé côté pression d'alimentationG 2
Raccordement d'air comprimé côté pression de refoulementG 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960
Poids kg 1.470

Caractéristiques techniques DN 22C

Version de base

ModèleDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Pression d'admission bar 5 7,5 7,5
Pression de refoulement bar 25 25 30
Débit de la centrale à la pression de service m³/min 4,75 6,91 6,16
Débit d'aspiration m³/min 6,29 8,31 7,72
Débit engendré m³/min 1,05 0,98 0,91
Vitesse du bloc compresseur 1/min 1.315 1.227 1.139
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 22 22 22
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.370 1.370 1.370

ModèleDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Pression d'admission bar 7,5 10 10
Pression de refoulement bar 35 25 40
Débit de la centrale à la pression de service m³/min 5,32 9,09 5,99
Débit d'aspiration m³/min 7,01 10,37 7,68
Débit engendré m³/min 0,82 0,94 0,7
Vitesse du bloc compresseur 1/min 1.034 1.183 876
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 22 22 22
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.370 1.370 1.370

ModèleDN 22C 13/20 bar DN 22C 13/30 bar
Pression d'admission bar 13 13
Pression de refoulement bar 20 30
Débit de la centrale à la pression de service m³/min 13,19 10,27
Débit d'aspiration m³/min 14,18 11,53
Débit engendré m³/min 1,01 0,82
Vitesse du bloc compresseur 1/min 1.271 1.034
Nombre de pistons 3 3
Puissance nominale du moteur kW 22 22
Niveau de pression acoustique dB(A) 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.370 1.370

Caractéristiques techniques DN 37C

Version de base

ModèleDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Pression d'admission bar 5 7,5 10
Pression de refoulement bar 20 30 25
Débit de la centrale à la pression de service m³/min 7,36 9,39 12,98
Débit d'aspiration m³/min 9,06 11,54 14,93
Débit engendré m³/min 1,51 1,36 1,36
Vitesse du bloc compresseur 1/min 1.315 1.183 1.183
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 37 37 37
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.500 1.500 1.500

ModèleDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Pression d'admission bar 10 13 13
Pression de refoulement bar 40 20 35
Débit de la centrale à la pression de service m³/min 9,96 18,59 13,57
Débit d'aspiration m³/min 12,38 20,41 15,76
Débit engendré m³/min 1,12 1,46 1,12
Vitesse du bloc compresseur 1/min 981 1.271 981
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 37 37 37
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.500 1.500 1.500

Caractéristiques techniques DN 45C

Version de base

ModèleDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Pression d'admission bar 7,5 7,5 10
Pression de refoulement bar 25 30 25
Débit de la centrale à la pression de service m³/min 10,74 9,75 14,41
Débit d'aspiration m³/min 12,83 11,97 16,6
Débit engendré m³/min 1,51 1,41 1,51
Vitesse du bloc compresseur 1/min 1.315 1.227 1.315
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 45 45 45
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.410 1.510 1.510

ModèleDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Pression d'admission bar 10 13 13
Pression de refoulement bar 35 20 45
Débit de la centrale à la pression de service m³/min 12,9 19,21 13,77
Débit d'aspiration m³/min 15,49 21,12 16,61
Débit engendré m³/min 1,41 1,51 1,19
Vitesse du bloc compresseur 1/min 1.227 1.315 1.034
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 45 45 45
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.510 1.510 1.510

Caractéristiques techniques DN 45C SFC

Version de base

ModèleDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Pression d'admission bar 7,5 7,5 10
Pression de refoulement bar 25 30 25
Débit de la centrale à la pression de service m³/min 10,74 9,75 14,41
Débit d'aspiration m³/min 12,83 11,97 16,6
Débit engendré m³/min 1,51 1,41 1,51
Vitesse du bloc compresseur 1/min 1.315 1.227 1.315
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 45 45 45
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.510 1.510 1.510

ModèleDN 45C SFC 10/35 bar
Pression d'admission bar 10
Pression de refoulement bar 35
Débit de la centrale à la pression de service m³/min 12,9
Débit d'aspiration m³/min 15,49
Débit engendré m³/min 1,41
Vitesse du bloc compresseur 1/min 1.227
Nombre de pistons 3
Puissance nominale du moteur kW 45
Niveau de pression acoustique dB(A) 78
Raccordement d'air comprimé côté pression d'alimentationG 2
Raccordement d'air comprimé côté pression de refoulementG 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960
Poids kg 1.510

Caractéristiques techniques DN 37C S SFC

Version de base

ModèleDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Pression d'admission bar 7,5 7,5 10
Pression de refoulement bar 25 30 25
Débit de la centrale à la pression de service m³/min 6,66 6,42 9,09
Débit d'aspiration m³/min 8,02 8,02 10,37
Débit engendré m³/min 0,94 0,94 0,94
Vitesse du bloc compresseur 1/min 1.183 1.183 1.183
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 37 37 37
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.500 1.500 1.500

ModèleDN 37C S SFC 10/40 bar
Pression d'admission bar 10
Pression de refoulement bar 40
Débit de la centrale à la pression de service m³/min 8,02
Débit d'aspiration m³/min 9,98
Débit engendré m³/min 0,91
Vitesse du bloc compresseur 1/min 1.139
Nombre de pistons 3
Puissance nominale du moteur kW 37
Niveau de pression acoustique dB(A) 78
Raccordement d'air comprimé côté pression d'alimentationG 2
Raccordement d'air comprimé côté pression de refoulementG 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960
Poids kg 1.500

Caractéristiques techniques DN 37C L SFC

Version de base

ModèleDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Pression d'admission bar 5 7,5 10
Pression de refoulement bar 20 30 25
Débit de la centrale à la pression de service m³/min 7,36 9,39 12,98
Débit d'aspiration m³/min 9,06 11,54 14,93
Débit engendré m³/min 1,51 1,36 1,36
Vitesse du bloc compresseur 1/min 1.315 1.183 1.183
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 37 37 37
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.500 1.500 1.500

ModèleDN 37C L SFC 10/30 bar
Pression d'admission bar 10
Pression de refoulement bar 30
Débit de la centrale à la pression de service m³/min 12,21
Débit d'aspiration m³/min 14,38
Débit engendré m³/min 1,31
Vitesse du bloc compresseur 1/min 1.139
Nombre de pistons 3
Puissance nominale du moteur kW 37
Niveau de pression acoustique dB(A) 78
Raccordement d'air comprimé côté pression d'alimentationG 2
Raccordement d'air comprimé côté pression de refoulementG 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960
Poids kg 1.500

Caractéristiques techniques DN 30C S SFC

Version de base

ModèleDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Pression d'admission bar 5 7,5 7,5
Pression de refoulement bar 25 25 35
Débit de la centrale à la pression de service m³/min 4,07 6,4 5,93
Débit d'aspiration m³/min 5,45 7,72 7,72
Débit engendré m³/min 0,91 0,91 0,91
Vitesse du bloc compresseur 1/min 1.139 1.139 1.139
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 30 30 30
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.470 1.470 1.470

ModèleDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Pression d'admission bar 10 10 10
Pression de refoulement bar 25 35 40
Débit de la centrale à la pression de service m³/min 8,75 8,26 8,02
Débit d'aspiration m³/min 9,98 9,98 9,98
Débit engendré m³/min 0,91 0,91 0,91
Vitesse du bloc compresseur 1/min 1.139 1.139 1.139
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 30 30 30
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.470 1.470 1.470

Caractéristiques techniques DN 30C L SFC

Version de base

ModèleDN 30C L SFC 5/25 bar
Pression d'admission bar 5
Pression de refoulement bar 25
Débit de la centrale à la pression de service m³/min 6,11
Débit d'aspiration m³/min 7,85
Débit engendré m³/min 1,31
Vitesse du bloc compresseur 1/min 1.139
Nombre de pistons 3
Puissance nominale du moteur kW 30
Niveau de pression acoustique dB(A) 78
Raccordement d'air comprimé côté pression d'alimentationG 2
Raccordement d'air comprimé côté pression de refoulementG 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960
Poids kg 1.470

Caractéristiques techniques DN 22C SFC

Version de base

ModèleDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Pression d'admission bar 5 7,5 7,5
Pression de refoulement bar 25 25 30
Débit de la centrale à la pression de service m³/min 4,75 6,91 6,16
Débit d'aspiration m³/min 6,29 8,31 7,72
Débit engendré m³/min 1,05 0,98 0,91
Vitesse du bloc compresseur 1/min 1.315 1.227 1.139
Nombre de pistons 3 3 3
Puissance nominale du moteur kW 22 22 22
Niveau de pression acoustique dB(A) 78 78 78
Raccordement d'air comprimé côté pression d'alimentationG 2 G 2 G 2
Raccordement d'air comprimé côté pression de refoulementG 1½ G 1½ G 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Poids kg 1.370 1.370 1.370

ModèleDN 22C SFC 10/25 bar
Pression d'admission bar 10
Pression de refoulement bar 25
Débit de la centrale à la pression de service m³/min 9,09
Débit d'aspiration m³/min 10,37
Débit engendré m³/min 0,94
Vitesse du bloc compresseur 1/min 1.183
Nombre de pistons 3
Puissance nominale du moteur kW 22
Niveau de pression acoustique dB(A) 78
Raccordement d'air comprimé côté pression d'alimentationG 2
Raccordement d'air comprimé côté pression de refoulementG 1½
Dimensions l x P x H mm 1.280 x 1.830 x 1.960
Poids kg 1.370
