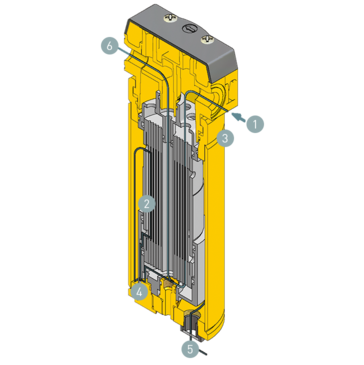

- Entrée d'air comprimé
- Module à membrane
- Boîtier externe
- Buse d'air de balayage
- Sortie d'air de balayage
- Sortie d'air comprimé
L'air comprimé humide entre dans le boîtier et arrive au contact des fibres dans le module à membrane. Une faible quantité d'air comprimé sec est renvoyée à contre-courant pour balayer les fibres. Cet air de balayage se détend à la pression atmosphérique et son augmentation de volume lui permet d'absorber plus d'humidité. Du fait de la différence d'hygrométrie entre l'air de balayage et l'air comprimé humide, et de la structure de la membrane qui n'est perméable qu'à la vapeur d'eau, la paroi fibreuse ne laisse pratiquement passer que les molécules d'eau. Des orifices de sortie séparés sont prévus pour l'air comprimé sec et pour l'air de balayage.
