Colonnes à charbon actif


Une qualité d'air maximale en service continu

Les colonnes à charbon actif ACT Kaeser éliminent de manière fiable les vapeurs d'huile et les odeurs. Installées en aval du séchage de l'air comprimé et de la préfiltration, elles réalisent des teneurs résiduelles en huile conformes à la classe 1 selon ISO 8573-1 et protègent les process de production sensibles.

Les charges de charbon actif de qualité largement dimensionnées et la perte de charge durablement faible les rendent particulièrement économiques. Ils ont une autonomie de 12 000 heures de service du compresseur sans remplacement du charbon actif. Un indicateur de vapeur d'huile prévu en standard signale les éventuels défauts.

  • Concentrations résiduelles en huile 0 – 0,01 mg/m³
  • Débit 1,60 à 155,50 m³/min
  • Pression de service maxi 10 bar /16 bar ou 45 bar en option

Les avantages

  • Une teneur en huile nettement inférieure à la valeur limite de la classe 1 :
    la classe 1 selon ISO 8573-1 est obtenue à partir d'une teneur résiduelle en huile de 0,01 mg/m³. Or les sécheurs par adsorption ACT Kaeser réalisent des teneurs résiduelles en huile nettement inférieures. Le respect de la valeur limite est donc assuré en permanence.
  • Des coûts d'entretien bas :
    Les colonnes à charbon actif ACT Kaeser ont des intervalles d'entretien très longs du fait de leur large dimensionnement et de la diffusion optimale de l'air comprimé dans le charbon actif haute performance. Le châssis métallique robuste assure une bonne protection de la colonne.
  • Perte de charge minimale :
    Les grandes sections d'entrée et de sortie d'air minimisent la perte de charge pour un fonctionnement durablement économique.
Le complément idéal : les filtres à air comprimé KAESER
Colonne à charbon actif Kaeser

Les colonnes à charbon actif ACT doivent être équipées de filtres Kaeser. Le préfiltre et le filtre dépoussiéreur assurent une durée de vie maximale du charbon actif et éliminent la poussière de charbon de l'air comprimé avec une perte de charge minime.



Les détails du produit

Équipement

Équipement de série

  • Colonne avec charge de charbon actif, diffuseurs en inox en haut/en bas et tubulures de remplissage et d’évacuation séparées en haut/en bas
  • Manomètre sur la colonne et manodétendeur avec indicateur d'huile (en option pour la pression de service 45 bar)
  • Tuyauterie d'entrée et de sortie d’air comprimé préassemblée
  • Châssis métallique robuste, peinture laque bi-composant

Options

  • Version sans silicone conforme à la norme d'essai VW PV 3.10.7
  • Pression de service 16 / 45 bar pour les modèles ACT 16 – 140
  • Pression de service 10 bar pour les modèles ACT 175 – 1555
Réduire les coûts d'exploitation

Filtre à charbon actif

Filtre à charbon actif Kaeser
∎ Élément filtrant KA

Colonne à charbon actif + filtre dépoussiéreur

Réduire les coûts d'exploitation sur le cycle de vie avec une colonne à charbon actif et un filtre dépoussiéreur Kaeser
∎ Charge de charbon actif ACT
∎ Filtre dépoussiéreur KD
∎ Économie ACT+KD

Base de calcul :
Investissement, entretien (pièces, main-d'œuvre et élimination) pour les intervalles de remplacement suivants : charge de charbon actif ACT 12 000 h, filtre dépoussiéreur 6 000 h, filtre à charbon actif 1 000 h ; amortissement annuel sur 10 ans.

Coûts bas sur tout le cycle de vie

Pour les besoins d'air comprimé continus, les colonnes à charbon actif ACT Kaeser sont nettement plus économiques que les filtres à charbon actif conventionnels. Grâce à leurs intervalles d'entretien plus longs, elles affichent typiquement, au bout de trois ans, des coûts totaux égaux à ceux des filtres à charbon actif de qualité.
Les années suivantes, les colonnes à charbon actif sont nettement plus économiques. Et elles offrent une meilleure disponibilité de l'air comprimé du fait des interventions d'entretien plus espacées.

Structure et fonctionnement

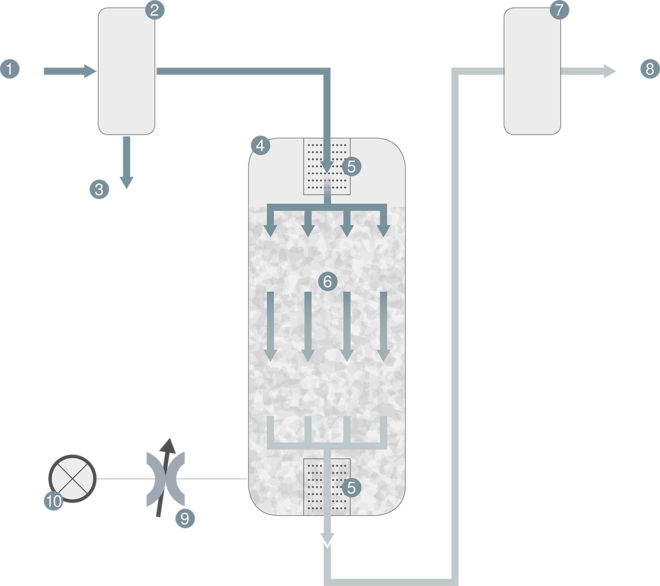

Schéma du flux d'air comprimé avec une colonne à charbon actif Kaeser
  1. Entrée d'air comprimé
  2. Préfiltre (option)
  3. Sortie des condensats
  4. Colonne de dessicant
  5. Diffuseur en inox
  1. Charge de charbon actif
  2. Filtre dépoussiéreur (option)
  3. Sortie d'air comprimé
  4. Manodétendeur
  5. Indicateur d'huile
Caractéristiques techniques

Vous trouverez les caractéristiques techniques dans cette notice :
