KAESER FILTER de 35,4 à 336,3 m³/min


Pureté fiable pour les grands débits d'air comprimé

Les filtres KAESER FILTER sont essentiels pour produire de l'air comprimé conforme à toutes les classes de pureté ISO 8573-1. Ils minimisent la perte de charge grâce à leurs diamètres largement dimensionnés et à leurs éléments filtrants efficaces. Les corps en acier sont dotés d'un revêtement intérieur et extérieur, et peints pour un environnement de filtration propre et une grande longévité.

  • Débit 35,4 à 336,3 m³/min
  • Pression de service maxi 16 bar
  • Température de service maxi 60 °C

Les avantages

  • Qualité d'air conforme à la norme :
    Les filtres KAESER FILTER utilisent des médias filtrants modernes, à plis profonds pour éliminer les particules et les aérosols. Le matériau non-tissé robuste en fibres de charbon actif retient les vapeurs d'huile. Les excellents résultats des filtres KAESER FILTER ont été déterminés selon ISO 12500 et confirmés par l’institut de contrôle indépendant IUTA (Institut für Energie- und Umwelttechnik e.V.).

  • Perte de charge faible, économies importantes :
    Les filtres KAESER FILTER se caractérisent par un corps et des surfaces filtrantes largement dimensionnés, une circulation de l'air innovante et des médias filtrants performants. Il en résulte une perte de charge jusqu'à 50 % inférieure à celle des filtres courants, et cette perte de charge reste pratiquement constante sur toute la durée de vie de l'élément filtrant. Résultat : des économies, une réduction des émissions de CO2 et pas de compensation de pression à fournir par les compresseurs installés en aval.

  • Entretien facile, manipulation sûre :
    Les filtres KAESER FILTER possèdent un corps en acier traité anticorrosion et un élément filtrant robuste. Grâce aux tiges filetées et aux guides de positionnement, le remplacement des éléments filtrants est rapide et leur étanchéité assurée avec fiabilité. Les filtres à coalescence KB et KE sont équipés en standard du purgeur de condensats électronique capacitif ECO-DRAIN 31 F Vario.
Le complément idéal : le séparateur huile-eau AQUAMAT
Öl-Wasser-Trenner Aquamat i.CF60

Notre conseil : traiter les condensats avec des séparateurs huile-eau AQUAMAT pour respecter les normes de rejet dans le réseau d'eaux usées de manière économique.



Les détails du produit

Perte de charge faible, économies importantes
KAESER FILTER : perte de charge faible, économies importantes

Coûts totaux économisés

La rentabilité d'un filtre à air comprimé est conditionnée par la perte de charge. Les filtres KAESER FILTER se caractérisent par un corps et des surfaces filtrantes largement dimensionnés, une circulation de l'air innovante et des médias filtrants performants. Il en résulte une perte de charge jusqu'à 50 % inférieure à celle des filtres courants. Cette perte de charge reste pratiquement constante sur toute la durée de vie de l'élément filtrant. Les compresseurs installés en amont n'ont donc pas à fournir une compensation de pression importante, d'où des économies de coûts et de CO2.

Vous souhaitez en savoir plus sur la réduction des coûts d'exploitation avec les systèmes Kaeser ?

Grande capacité de rétention des poussières

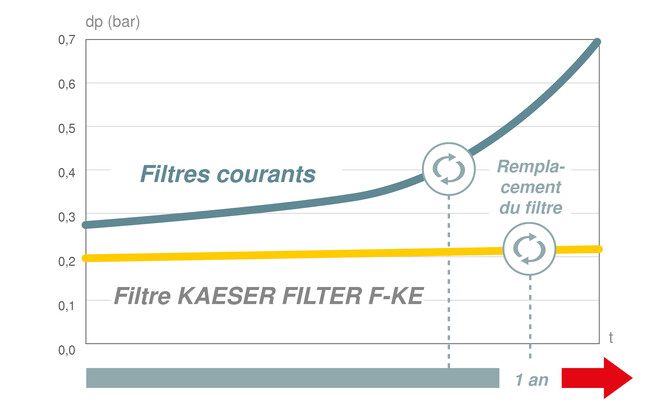

Des coûts d'exploitation durablement réduits avec les filtres KAESER.

Les filtres KAESER FILTER se caractérisent par une perte de charge initiale nettement inférieure à celle des filtres courants. Grâce à la grande capacité de rétention des éléments filtrants, la perte de charge reste faible pendant beaucoup plus longtemps,

d’où des coûts d'exploitation durablement bas. L'entretien annuel des filtres à particules et des filtres à coalescence prévient les risques liés au vieillissement du filtre et assure une qualité optimale de l’air comprimé.

Des degrés de pureté d'air comprimé pour tous les besoins
Degré de filtration KB Filtre à coalescence Basic KE Filtre à coalescence Extra KD Filtre à particules Dust KA Filtre à charbon actif Adsorption KBE Extra Combination KEA Carbon Combination
Perte de charge initiale à saturation < 0,15 bar < 0,2 bar < 0,06 bar (à l’état neuf, sec) < 0,06 bar (à l’état neuf, sec) < 0,2 mbar < 0,26 bar
Teneur en aérosols à l’entrée 10 mg/m³ 10 mg/m³ – – 10 mg/m³ 10 mg/m³
Teneur résiduelle en aérosols en sortie selon ISO 12500-1:06-2007 < 0,1 mg/m³ < 0,01 mg/m³ – – < 0,01 mg/m³ 0,003 mg/m³ (teneur totale en huile)
Média filtrant Média à plis profonds soutenu par une structure, avec membrane drainante en non-tissé polyester Média à plis profonds soutenu par une structure Non-tissé en fibres de charbon actif haute efficacité – –
Utilisation Filtration d'aérosols solides et liquides, et de particules solides Même utilisation que KB mais pour une qualité d’air supérieure ;
autre possibilité : filtre à particules très fines KD		 Exclusivement pour la filtration de particules solides Exclusivement pour l'élimination de vapeurs d'huile Combinaison de KB et KE ; même utilisation que KE mais pour une plus grande fiabilité de la qualité d'air comprimé Combinaison de KE et KA ; filtration d'aérosols, de particules solides et de vapeurs d'huile
Structure et fonctionnement

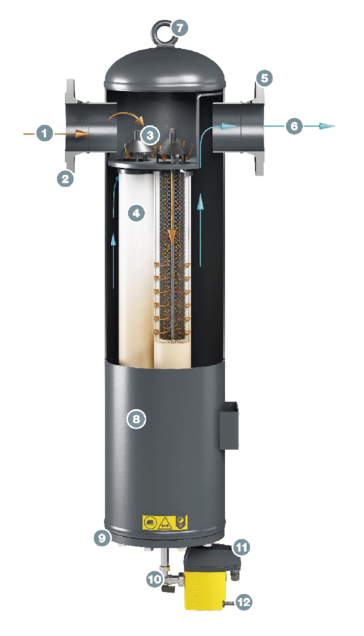

Structure KAESER FILTER KE F530
  1. Entrée d'air comprimé
  2. Bride de raccordement côté entrée
  3. Filetage de l'élément avec guide de positionnement et diffuseur
  4. Élément filtrant
  5. Sortie d'air comprimé
  6. Bride de raccordement côté sortie
  7. Anneau de levage
  8. Corps revêtu et peint
  9. Couvercle du corps de filtre
  10. Vanne équerre à boisseau sphérique, rotative
  11. ECO-DRAIN 31 F Vario
  12. Sortie des condensats
Caractéristiques techniques

Vous trouverez les caractéristiques techniques dans cette notice :
