Compresseurs à vis sans huile avec refroidissement par eau

Des compresseurs compacts et économes en énergie

Nous obtenons des valeurs de consommation extrêmement basses grâce à des solutions d'entraînement et de refroidissement judicieuses et robustes.
En utilisant en plus le système de récupération des calories Kaeser, vous pouvez réaliser des économies considérables sur votre facture de chauffage. Demandez conseil à nos spécialistes !
La construction compacte de nos compresseurs à vis sans huile refroidis par eau et le faible encombrement de la gaine d'évacuation d'air chaud sont des atouts supplémentaires lorsque le local machine est petit et bas de plafond.

  • Débit de 4,2 à 51 m³/min
  • Modèles pour la charge de pointe avec vitesse variable par convertisseur de fréquence (versions SFC)
  • Disponibles avec un sécheur rotatif intégré i.HOC

Les avantages

  • Une température de sortie d'air comprimé très basse :
    Le faisceau tubulaire des deux échangeurs de chaleur air-eau est constitué de tubes de qualité en inox avec un profilé en étoile en aluminium serti pour un transfert de chaleur optimal.
  • Réduction des coûts grâce à la récupération des calories :
    Avec le système de récupération des calories Kaeser, vous pouvez recycler jusqu'à 96 % de la chaleur dégagée par le compresseur, par exemple pour produire de l'eau chaude jusqu'à 90°C.
  • Très grande facilité d'entretien :
    Les échangeurs de chaleur air-eau des 1er et 2e étages sont logés dans deux carrosseries séparées et aisément accessibles par de grandes portes de service.

Les points forts de nos CSG refroidis par eau

Encombrement réduit et refroidissement idéal

Profilé en flocon de neige dans tous les tuyaux d’air pour un refroidissement optimal.

Tous les tuyaux d’air possèdent une structure interne innovante en forme de flocon de neige pour un refroidissement parfait. Ce nouveau développement présente plusieurs avantages : le profilé augmente de 46 % la surface de transfert thermique. Cela permet de raccourcir l’échangeur de chaleur de 10 % et par conséquent de réduire de 19 % l’encombrement au sol du compresseur.

Débit d’eau de refroidissement optimal

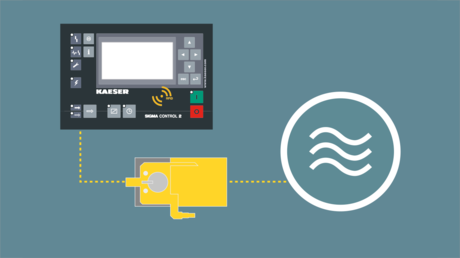

Les compresseurs CSG refroidis par eau sont équipés de vannes de régulation qui optimisent le débit d'eau de chaque consommateur après chaque échangeur de chaleur. Cela assure une utilisation économique et durable de l’eau de refroidissement. Par ailleurs, KAESER utilise des vannes de régulation hermétiques sur la sortie d'eau. Si le compresseur n’a pas besoin d’être refroidi, par exemple lorsqu’il est en veille, l'écoulement de l'eau est stoppé. L'eau de refroidissement est donc utilisée de manière efficiente.

Vannes de régulation d'eau pour une utilisation efficiente et durable de l'eau de refroidissement.

Réduction de la perte de charge

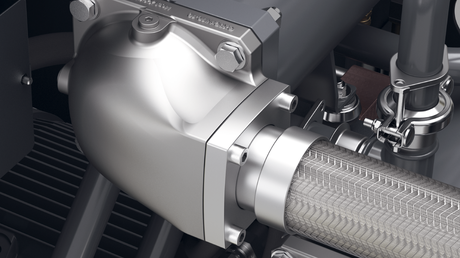

Réduction de la perte de charge grâce à l’entrée et la sortie d'air optimisées.

L'entrée et la sortie d'air optimisées réduisent nettement la perte de charge. Le parcours de l’air dans le refroidisseur est en inox hygiénique.



Les détails des compresseurs à vis sans huile refroidis par eau

Priorité à l'efficience énergétique
Économies avec le management du cycle de vie KAESER

L'achat et l'entretien du compresseur ne représentent qu'une petite fraction des coûts d'exploitation totaux. La plus grande part est imputable à la dépense énergétique. Nous vous proposons une planification individuelle parfaitement adaptée à vos besoins, une station d'air comprimé efficiente et un service fiable. Nous sommes à vos côtés pendant toute la durée de vie de votre station d'air comprimé.

Fonctionnement efficient et fiable

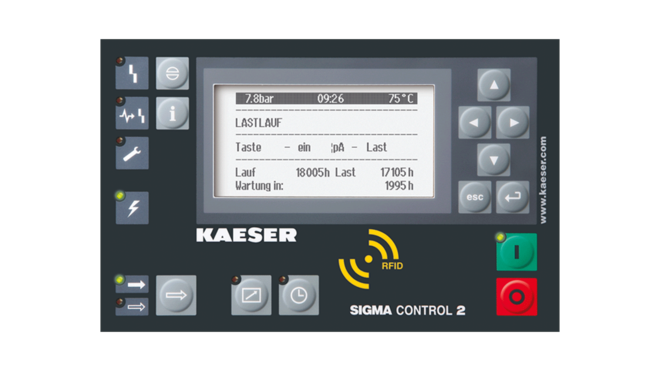

Commande de compresseur SIGMA CONTROL 2

La commande intégrée SIGMA CONTROL 2 gère la production d'air comprimé. Elle assure le fonctionnement fiable et efficient de la centrale et garantit une coordination optimale en interconnexion. Elle surveille et évalue tous les composants importants et les états de fonctionnement de la centrale. L’exploitant dispose de multiples options pour relier les centrales à un système de contrôle-commande (SCADA).

Des solutions ingénieuses

Antipulsatoire non fibreux

Antipulsatoire non fibreux

Le tout nouvel antipulsatoire est efficace pour absorber les vibrations indésirables sur une large bande de fréquence, en limitant la perte de charge. Son matériau non fibreux évite tout risque de contamination de l'air comprimé.

Séparateur de condensats efficace

Séparateur de condensats efficace

Le nouveau séparateur de condensats installé en aval des refroidisseurs sépare les condensats avec fiabilité grâce à sa conception qui optimise le flux d'air et minimise la perte de charge.

Récupérer les calories pour faire des économies

L'énergie calorifique des compresseurs facile à utiliser

Le module de récupération des calories intégré permet d'utiliser l'énergie calorifique des compresseurs pour chauffer des locaux ou pour des processus industriels, ou encore pour produire de l'eau chaude sanitaire ou industrielle à 90°C. La durée d'amortissement est inférieure à un an.

De l'eau chaude jusqu'à +90 °C

Eau chauffée jusqu'à +90 °C grâce à la récupération des calories

L'énergie calorifique récupérée peut servir à différents usages. La récupération de calories permet de produire de l'eau chaude jusqu'à 90 °C en fonction des besoins.

Rien que des avantages

Récupération maximale des calories sur les compresseurs à vis.

Un compresseur convertit 100 % de l'énergie électrique consommée en énergie calorifique. et jusqu'à 96 % de cette énergie est réutilisable avec la récupération de calories.

Disponibilité maximale malgré la récupération de calories

Disponibilité optimale grâce au circuit d'eau interne en option.

Un circuit d'eau interne complet (avec pompe, vase d'expansion, soupape de sécurité, etc.) est disponible en option pour garantir la sécurité de fonctionnement du compresseur pendant des interventions de maintenance sur le circuit d'eau de la récupération de calories à l'extérieur du compresseur,

Récupération de calories fiable et adaptée aux besoins

Les compresseurs avec la récupération de calories intégrée sont équipés, par sécurité, d'un deuxième circuit d'eau (circuit secondaire). La séparation des circuits d'eau primaire et secondaire garantit à la fois une alimentation en air comprimé fiable et sûre et une récupération des calories optimale. Elle offre par ailleurs la flexibilité nécessaire pour coupler ou découpler du système de récupération de calories le refroidissement d'huile et le refroidissement du 2e étage.

Options

Supports élastiques vissés

  • Supports vissables au sol

Récupération des calories

  • Système de récupération intégré comprenant un échangeur de chaleur tubulaire monté en parallèle, un échangeur de chaleur (eau-eau), une pompe, un vase d'expansion et des vannes de régulation d'eau

Raccord d'air chaud

  • Utilisation directe de l'air comprimé chaud, par exemple comme air process ou pour les sécheurs par adsorption à régénération par apport de chaleur
  • Sur certains modèles, la température d'air chaud souhaitée peut être régulée dans certaines limites.
Caractéristiques techniques CSG W

Version de base

ModèleCSG 60 W CSG 75 W CSG 95 W
Pression de service bar 6 8,6 11 6 8,6 11 6 8,6 11
Débit de la centrale à la pression de service m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
Pression maxi bar 6 8,6 11 6 8,6 11 6 8,6 11
Puissance nominale du moteur kW 37 45 55
Dimensions
l x P x H mm
2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Raccord d'air compriméDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Niveau de pression acoustique dB(A) 65 66 67
Poids kg 2.500 2.550 2.550

ModèleCSG 125 W CSG 150 W
Pression de service bar 6 8,6 11 6 8,6 11
Débit de la centrale à la pression de service m³/min 13,55 12,45 11,5 15,3 14,73 13,64
Pression maxi bar 6 8,6 11 6 8,6 11
Puissance nominale du moteur kW 75 90
Dimensions
l x P x H mm
2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Raccord d'air compriméDN65 PN16 DIN DN65 PN16 DIN
Niveau de pression acoustique dB(A) 68 69
Poids kg 2.550 2.800

Version SFC

ModèleCSG 75 W SFC CSG 95 W SFC CSG 125 W SFC
Pression de service bar 6 8,6 6 8,6 11 6 8,6 11
Débit de la centrale à la pression de service m³/min 4,24 - 8,56 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,68 5,42 - 12,26 5,15 - 10,92
Pression maxi bar 8,6 8,6 11 8,6 11
Puissance nominale du moteur kW 55 55 75 75
Dimensions
l x P x H mm
2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Raccord d'air compriméDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Niveau de pression acoustique dB(A) 67 68 69
Poids kg 2.500 2.500 2.550 2.550

ModèleCSG 150 W SFC
Pression de service bar 6 8,6 11
Débit de la centrale à la pression de service m³/min 5,44 - 16,4 5,42 - 14,82 5,41 - 13,6
Pression maxi bar 6 8,6 11
Puissance nominale du moteur kW 90
Dimensions
l x P x H mm
2.200 x 1.530 x 1.960
Raccord d'air compriméDN65 PN16 DIN
Niveau de pression acoustique dB(A) 70
Poids kg 2.600

Version RD

ModèleCSG 60 W i.HOC CSG 75 W i.HOC CSG 95 W i.HOC
Pression de service bar 6 8,6 11 6 8,6 11 6 8,6 11
Débit de la centrale à la pression de service m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
Pression maxi bar 6 8,6 11 6 8,6 11 6 8,6 11
Puissance nominale du moteur kW 37 45 55
Point de rosée sous pression °C - - -
Dimensions
l x P x H mm
2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Raccord d'air compriméDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Niveau de pression acoustique dB(A) 65 66 67
Poids kg 3.200 3.250 3.250

ModèleCSG 125 W i.HOC CSG 150 W i.HOC
Pression de service bar 6 8,6 11 6 8,6 11
Débit de la centrale à la pression de service m³/min 13,55 12,45 11,5 15,3 14,73 13,64
Pression maxi bar 6 8,6 11 6 8,6 11
Puissance nominale du moteur kW 75 90
Point de rosée sous pression °C - -
Dimensions
l x P x H mm
2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Raccord d'air compriméDN65 PN16 DIN DN65 PN16 DIN
Niveau de pression acoustique dB(A) 68 69
Poids kg 3.250 3.500

Version RD-SFC

ModèleCSG 75 W SFC i.HOC CSG 95 W SFC i.HOC CSG 125 W SFC i.HOC
Pression de service bar 6 8,6 6 8,6 11 6 8,6 11
Débit de la centrale à la pression de service m³/min 4,24 - 8,58 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,69 5,42 - 12,26 5,15 - 10,92
Pression maxi bar 8,6 8,6 11 8,6 11
Puissance nominale du moteur kW 55 55 75 75
Point de rosée sous pression °C - - -
Dimensions
l x P x H mm
2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Raccord d'air compriméDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Niveau de pression acoustique dB(A) 67 68 69
Poids kg 3.200 3.200 3.250 3.250

ModèleCSG 150 W SFC i.HOC
Pression de service bar 6 8,6 11
Débit de la centrale à la pression de service m³/min 5,44 - 16,41 5,42 - 14,84 5,41 - 13,6
Pression maxi bar 6 8,6 11
Puissance nominale du moteur kW 90
Point de rosée sous pression °C -
Dimensions
l x P x H mm
2.900 x 1.530 x 1.960
Raccord d'air compriméDN65 PN16 DIN
Niveau de pression acoustique dB(A) 70
Poids kg 3.300

Module sécheur frigorifique

ModèleABT 130 ABT 150
Puissance absorbée kW 1,38 1,35
Point de rosée sous pression °C 3 3
FrigorigèneR-513A R-513A
Potentiel de réchauffement planétaire631 631
Quantité de liquide de refroidissement kg 1,5 1,1
Poids de frigorigène en équivalent CO2 t 0,9 0,69
Circuit frigorifique hermétique- -

Caractéristiques techniques DSG-2 W

Version de base

ModèleDSG 140-2 W DSG 180-2 W DSG 220-2 W
Pression de service bar 8 10 4 6 8 10 4 6 8 10
Débit de la centrale à la pression de service m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Pression maxi bar 8 10 4 6 8 10 4 6 8 10
Puissance nominale du moteur kW 90 110 132
Dimensions
l x P x H mm
3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 69 70 71
Poids kg 3.100 3.250 3.350

ModèleDSG 260-2 W DSG 290-2 W
Pression de service bar 4 6 8 10 4 6 8 10
Débit de la centrale à la pression de service m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Pression maxi bar 4 8 10 8 10
Puissance nominale du moteur kW 160 200
Dimensions
l x P x H mm
3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 74 75
Poids kg 3.500 3.700

Version SFC

ModèleDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Pression de service bar 4 6 8 10 4 6 8 10 4 6 8 10
Débit de la centrale à la pression de service m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pression maxi bar 6 10 8,5 10 7 10
Puissance nominale du moteur kW 110 132 160
Dimensions
l x P x H mm
3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 71 72 75
Poids kg 3.850 3.950 4.100

ModèleDSG 290-2 SFC W
Pression de service bar 4 6 8 10
Débit de la centrale à la pression de service m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Pression maxi bar 8,5 10
Puissance nominale du moteur kW 200
Dimensions
l x P x H mm
3.435 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN
Niveau de pression acoustique dB(A) 76
Poids kg 4.300

Version RD

ModèleDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Pression de service bar 8 10 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Pression maxi bar 8 10 6 8 10 6 8 10
Puissance nominale du moteur kW 90 110 132
Point de rosée sous pression °C -32 -36 -24 -33 -36 -24 -33 -36
Dimensions
l x P x H mm
4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 69 70 71
Poids kg 4.200 4.350 4.450

ModèleDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Pression de service bar 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 26,1 26 22,9 28,55 28,5 26
Pression maxi bar 8 10 8 10
Puissance nominale du moteur kW 160 200
Point de rosée sous pression °C -25 -33 -36 -24 -33 -36
Dimensions
l x P x H mm
4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 74 75
Poids kg 4.600 4.800

Version RD-SFC

ModèleDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Pression de service bar 6 8 10 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pression maxi bar 6 10 8,5 10 7 10
Puissance nominale du moteur kW 110 132 160
Point de rosée sous pression °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Dimensions
l x P x H mm
4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 71 72 75
Poids kg 4.950 5.050 5.200

ModèleDSG 290-2 i.HOC SFC W
Pression de service bar 6 8 10
Débit de la centrale à la pression de service m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Pression maxi bar 8,5 10
Puissance nominale du moteur kW 200
Point de rosée sous pression °C -25 -33 -36
Dimensions
l x P x H mm
4.270 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN
Niveau de pression acoustique dB(A) 76
Poids kg 5.400

Caractéristiques techniques FSG-2 W

Version de base

ModèleFSG 300-2 W FSG 350-2 W FSG 420-2 W
Pression de service bar 4 6 8 4 6 8 10 4 6 8 10
Débit de la centrale à la pression de service m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Pression maxi bar 4 8 4 6 8 10 4 6 8 10
Puissance nominale du moteur kW 160 200 250
Dimensions
l x P x H mm
3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Raccord d'air compriméDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Niveau de pression acoustique dB(A) 74 75 75
Poids kg 5.250 5.450 5.650

ModèleFSG 450-2 W FSG 500-2 W FSG 520-2 W
Pression de service bar 6 8 10 8 10 10
Débit de la centrale à la pression de service m³/min 50,1 45,6 41,9 50 45,6 50
Pression maxi bar 6 8 10 8 10 10
Puissance nominale du moteur kW 315 315 355
Dimensions
l x P x H mm
3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Raccord d'air compriméDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Niveau de pression acoustique dB(A) 75 76 77
Poids kg 5.950 5.950 6.550

Version SFC

ModèleFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Pression de service bar 4 6 8 10 4 6 8 10 4 6 8 10
Débit de la centrale à la pression de service m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Pression maxi bar 10 10 10
Puissance nominale du moteur kW 250 315 355
Dimensions
l x P x H mm
3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Raccord d'air compriméDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Niveau de pression acoustique dB(A) 76 77 78
Poids kg 6.250 6.700 7.300

Version RD

ModèleFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Pression de service bar 6 8 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Pression maxi bar 8 6 8 10 6 8 10
Puissance nominale du moteur kW 160 200 250
Point de rosée sous pression °C -22 -30 -22 -31 -35 -22 -31 -35
Dimensions
l x P x H mm
4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Raccord d'air compriméDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Niveau de pression acoustique dB(A) 74 75 75
Poids kg 6.400 6.600 6.800

ModèleFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Pression de service bar 6 8 10 8 10 10
Débit de la centrale à la pression de service m³/min 50,1 45,6 41,9 50 45,6 50
Pression maxi bar 6 8 10 8 10 10
Puissance nominale du moteur kW 315 315 355
Point de rosée sous pression °C -22 -31 -35 -31 -35 -35
Dimensions
l x P x H mm
4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Raccord d'air compriméDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Niveau de pression acoustique dB(A) 75 76 77
Poids kg 7.100 7.100 7.700

Version RD-SFC

ModèleFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Pression de service bar 6 8 10 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Pression maxi bar 10 10 10
Puissance nominale du moteur kW 250 315 355
Point de rosée sous pression °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Dimensions
l x P x H mm
4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Raccord d'air compriméDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Niveau de pression acoustique dB(A) 76 77 78
Poids kg 7.400 7.850 8.450

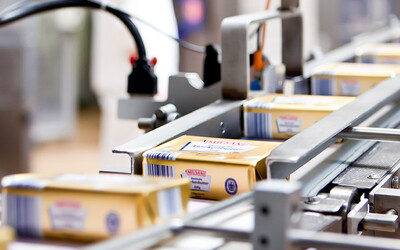

De l’air comprimé « Made in Germany » La coopérative laitière Ammerland se dote d'un système de récupération de calories KAESER.
Coopérative laitière Ammerland :

À la coopérative laitière, les compresseurs à vis sèches et les sécheurs frigorifiques KAESER produisent l'air de régulation pour les lignes de production. Et le système de récupération des calories mis en place permet de réaliser des économies.

Référence : la coopérative laitière Ammerland
